雙金屬溫度計

產品特點/Product features-----------------------------------------------------------◆◆

概述
    WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量
各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。
工作原理
   雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，
工作儀表便顯示出所應的溫度值。

技術參數/Technical parameters-------------------------------------------------------◆◆

技術參數
執行標準
JB/T8803-1998  GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的絕對值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
測溫范圍

正常工作天氣條件

測量端形式

外形及尺寸

安裝固定形式
可動外螺紋管接頭

MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530

可動內螺紋管接頭

MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530

固定螺紋管接頭

MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530

卡套螺紋接頭

MHSWdM12×1.51519Φ6M16×1.51522Φ8M20×1.51624Φ10

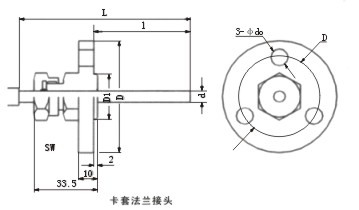

卡套法蘭接頭

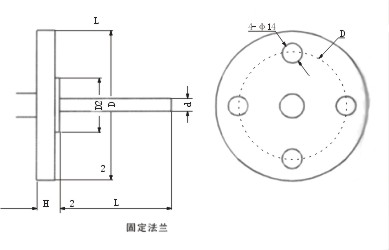

固定法蘭

備注：可提供ANSI、JB、HG等標準法蘭。
選型編碼

型號及規格
軸向型雙金屬溫度計

徑向型雙金屬溫度計

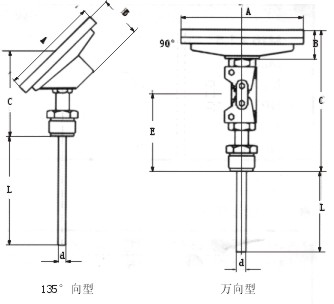

135°向型雙金屬溫度計

萬向型雙金屬溫度計
