產品特點/Product features-----------------------------------------------------------◆◆
概述
HY3010系列智能型電浮筒式液位計是本公司研制生產的智能型液位控制器組裝而成的產品。儀表可用
來測量液位、界位或密度，能輸出4～20MA標準直流信號，利用HART通信協議的DLC3000系列智能型液
位控制器還可存取對過程操作至關重要的信息。使用與DLC3000系列智能液位控制器相兼容的275型HART
通信器，可獲取來自過程、智能液位控制器或浮筒測量室的信息。HART通信器可連接在智能液位控制器的
現場接線盒上。由于使用HART通信器，用戶可查詢、組態、標定或測試智能液位器。利用HART協議，對
來自現場的信息可下載到控制系統中或按單個回路的信息接受。
HY3010系列智能型浮筒式液位計由智能液位控制器與浮筒測量室、測量機構、浮筒、扭力管等組成。
浮筒浸沒在測量室內的液位中，與扭力管系統剛性連接。扭力管系統承受的力量是浮筒自重減去浮筒所受
的液體浮力的凈值，在這種合力作用下的扭力管扭轉一定角度。被測液體的位置、密度或界位高低的變化
引起浮筒位置的變化，該變化被傳遞到扭力管組件，使其產生旋轉。扭力管的旋轉運動傳遞到智能液位控
制器杠桿上，使固定在杠桿組件上的磁鐵發生位移，改變了由霍爾效應傳感器檢測的磁場。該傳感器將磁
場信號轉換為電信號。DLC3000系列智能液位控制器彩微控制器與相關的電子線路測量過程變量，提供電
流輸出，驅動液晶顯示器（LCD）及提供HART通信能力。微控制器接收經環境溫度補償與線性化了的信號，
同時也補償由于過程溫度變化而引起的液體密度的變化。數/模（D/A）輸出線路接受微控制器的輸出并提
供4～20MA電流輸出信號。LCD可顯示模擬量輸出、過程變量（液位、界位高低或密度）、過程溫度（若
安裝了RTD）、扭力管旋轉角度及顯示變量的百分數范圍等。
技術參數/Technical parameters-------------------------------------------------------◆◆
主要技術指標
測量范圍：300mm～4000mm
參考精度：±0.5%FS
獨立線性度：±0.5%FS
電源：12V～30VDC；控制器內有反極性保護
輸出信號：模擬量：4～20mADC
數字量：HART 1200波特移頻健控（FSK）
液晶顯示LCD：模擬量或液位、界位、溫度、扭力管轉角及百分數范圍
最小密度差：不小于0.1g/cm3
工作條件的影響：供電影響：當電壓在規定電壓的最小值與最大值間變化時，輸出變化＜±0.2%FS
溫度影響：工作溫度在-40～80℃內變化時，輸出變化＜±0.03%FS/℃
報警跳線：DLC3000能對進行自診斷，也能組態成顯示過程變量的高低報警。當高低報警或檢出一個故障
時，模擬量輸出信號將顯示低于4mA或高于20mA，儀表出廠時一般是將跳線置于高位上。
防護等級：NEMA4X及IEC60529IP66.
電氣接口：2個1/2-14NPT內螺紋，一個在底部，另一個在接線盒前面?？商峁㎝20的轉換頭。
環境溫度與濕度
| 條件 | 正常溫度 | 運輸與貯存溫度 | 名義參考值 |
| 環境溫度 | -40～80℃ （-40～176°F） | -45～80℃ （-50～176°F） | 25℃ （77°F） |
| 環境相對溫度 | 0～95%（無冷凝） | 0～95%（無冷凝） | 40% |
注意事項：
1、電氣安裝必須正確,以防止由于電噪聲引起的誤差,應采用屏蔽電纜；
2、采用有足夠截面積的普通銅線跨接接線，以保證液位控制器端子的電壓不低于12.0V；
3、信號線不需要采用屏蔽線，但為了得到最好的效果，建議采用雙絞線。

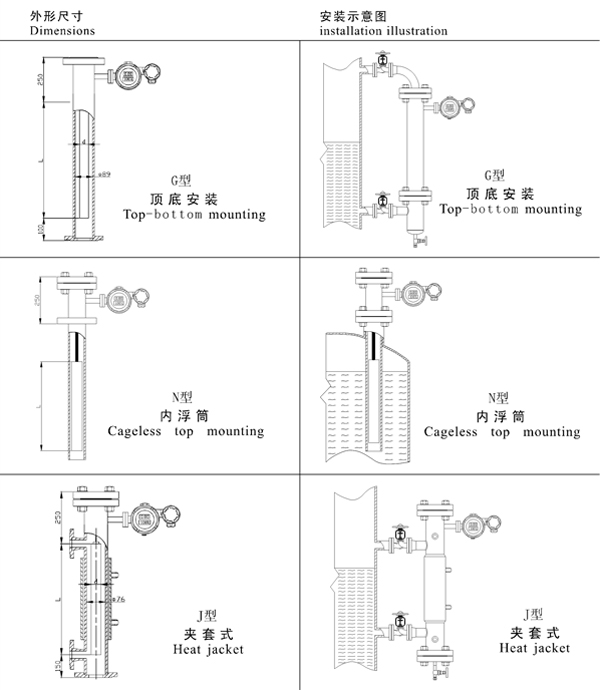

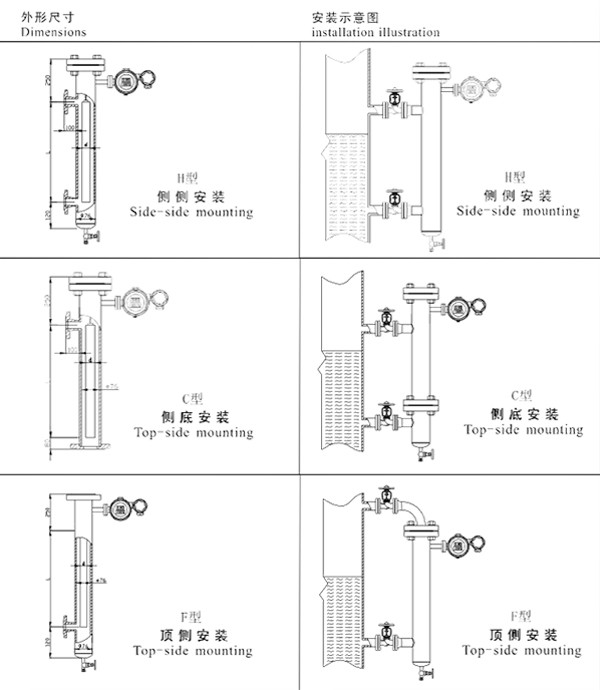

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆
