產品特點/Product features-----------------------------------------------------------◆◆
HY-100F系列超聲波流量計利用了低電壓,多脈時差原理,采用高精度和超穩定的雙平衡信號差分發射,差分接收
的數字檢測技術來測量順流和逆流方向的聲波傳輸時間,根據時差計算出流速.具有穩定性好,零點漂移小,測量精度高，
量程比寬,抗干擾性強等特點。當超聲波波束在液體中傳播時,液體的流動將使傳播時間完全產生微小變化,其傳播時間
的變化正比于液體的流速,零流量時,兩個傳感器發射和接收聲波所需的時間完全相同,介質流動時,逆流方向的聲波傳輸
時間大于順流方向的聲波傳輸時間。
技術參數/Technical parameters-------------------------------------------------------◆◆
技術參數：
項目 | 性能、參數 | |
主機 | 背光液晶可同時顯示瞬時流量、累計流量、流速、時間、熱量等數據 | |
信號輸出 | 電流輸出：4-20mA或0-20mA等，阻抗0-1K，精度0.1% | |
OCT輸出：正,負,凈累計流量及熱量累計脈沖信號或瞬時流量的頻率信號 | ||
繼電器：可輸入近20種源信號（如無信號、反向流等） | ||
聲音報警：蜂鳴器可根據設置發出報警聲音（如流量過大、過?。?/span> | ||
信號輸入 | 可輸入兩路電流信號（如：溫度、壓力、液位等信號），從而實現熱量測量或一機兩用 | |
自動記憶前64日、前64月、前5年的累計流量 | ||
自動記憶前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失 | ||
自動記錄前64日流量計的工作狀態是否正常和出現異常狀態的次數 | ||
數據接口：出廠配置為RS-232方式，選配RS-232/RS-485轉換器后可變?yōu)?/span>RS-485方式 | ||
可編程批量（定量）控制器 | ||
電纜長度 | 型號：SYV50-3-T原則上越短越好以減少干擾，也可以加長至300米，若再長需加粗電纜，同時用戶應注意電纜不要與高壓電纜并行，盡量避開變頻器 | |
管道情況 | 管材 | 鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼、硬質金屬塑料等、允許有襯里 |
直管段 | 傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D是指管徑） | |
測量介質 | 水、海水、工業污水、酸堿液、各種油類等能傳導聲波的液體 | |
流速范圍 | 0~±30m/s | |
測量精度 | 優于±1%（是國內最先達到此精度的超聲波流量計） | |
電 源 | AC220V或DC8~36V或AC7~30V | |
功 耗 | 2W（國內同種機型中功耗最?。?/span> | |

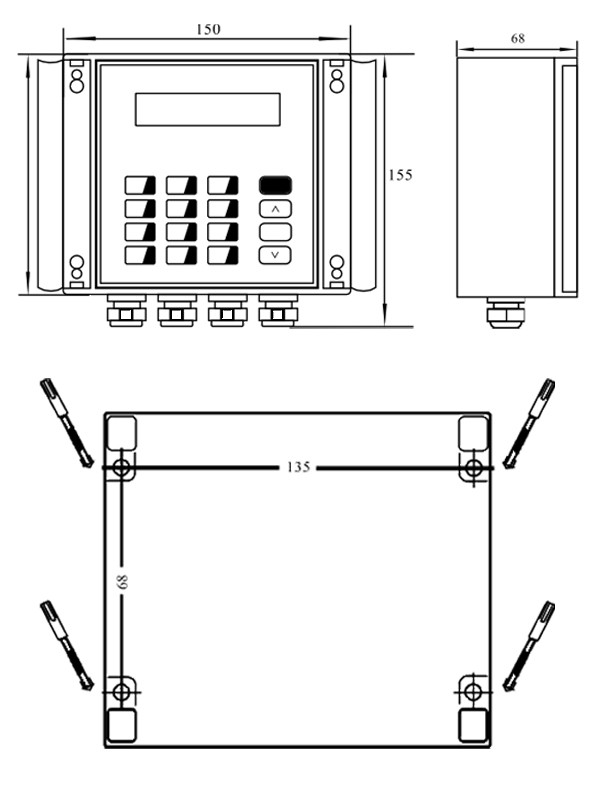

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆
