法蘭連接渦街流量計

產品特點/Product features-----------------------------------------------------------◆◆

概述
        智能一體化渦街流量計是一種采用采用國際上最新數字集成技術和根據國內工業自動控制的
實際需求而研制開發的新一代高品質智能化儀表。壓電晶體作為檢測元件的新型應力檢測式智能
渦街流量計。該儀表具有量程比寬、精度高、壓力損失小、介質通用性好、有與流量成比例的脈
沖、電流信號、RS-485通訊輸出、便于和計算機聯用等優點。由于流量計采用檢測探頭與旋渦
發生體分開安裝，而且耐高溫的壓電晶片不與介質接觸，所以儀表具有結構簡單、通用性好和穩
定性高的特點，分別為有源、無源二種，無源式不需外供電內置3.6V電池,電池使用壽命三年以上。
現場液晶表頭顯示,實時溫度、實時壓力、瞬時流量、流量累計,有溫度、壓力補償功能，在測量
氣體、蒸汽時，根據實測溫度、壓力進行查表方式保償，保證流量不受溫度、壓力變化，引起汽
體密度的變化而影響流量計準確性。普通渦街流量計按1:5程比出廠時,在20%以下，80%以上量
程段時，沒法保證流量精度，因非智能型沒法通過內部程序,進行流量信號多點線性化補償，智能
型流量計通過多點線性化補償，保證流量計在每點量程段流量精度。智能型流量計量程比1:10，
比普通渦街流量計高出2倍量程比。智能型流量計有溫度、壓力故障自診斷自動補償功能，斷電
記錄時鐘、日期功，通過按鍵可切換顯示工況標況流量,采用雙傳感器,有較強振動功能。
     一體化渦街流量計可用于各種氣體、液體和蒸汽的流量檢測及計量，也可以與本廠生產的SXL
通用流量顯示積算儀配套使用。也可以與計算機配套組成高精度的質量流量或熱量流量的檢測計
量系統。
工作原理
        HY-LUGB型渦街流量傳感器是以卡門和斯特羅哈爾有關旋渦的產生和流量關系的理論為依

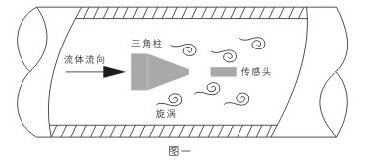

據來測量蒸汽，氣體及低粘度液體的流量。如圖一所示，在表體中垂直插入一根三角柱即旋渦的
發生體，當表體中有介質流過時，在三角柱的后面交替產生方向相反有規律的卡門旋渦，其旋渦
的分離頻率F與介質的流動速度V成正比。通過傳感頭檢測出旋渦的個數，就可以測算出流體流速，
再根據表體口徑計算出被測介質的體積流量。



技術參數/Technical parameters-------------------------------------------------------◆◆

儀器型號	HY-LUGB
測量介質	液體、氣體、蒸汽 ( 單相介質或可以認為是單相介質 ) 飽和蒸汽在干度 ≥85％時，可以認為是單相介質
介質溫度	-40℃ ~ +350℃
介質壓力	1.6MPa 2.5MPa 4.0MPa(壓力4.0MPa以上，需特殊定做 )
準 確 度	1.0級、1.5 級
量 程 比	1：8~1：30(參比標況下空氣) 1：8~1：40( 參比常溫水)
流量范圍	液體0.4~7.0m/s；氣體4.0~60.0m/s；蒸汽5.0~70.0m/s
規    格	Φ25、Φ40、Φ50、Φ65、Φ80、Φ100、Φ150、Φ200、Φ250、Φ300
材    質	1Crl8Ni9Ti
雷 諾 數	正常 2x104~7x106
阻力系數	Cd≤2.6
防護等級	IP65
環境溫度	-40~+55℃(非防爆場所)
相對濕度	≤85％
大氣壓力	86~106kPa
供電電源	脈沖型：+12VDC 20mA；電流型：+24VDC 20mA

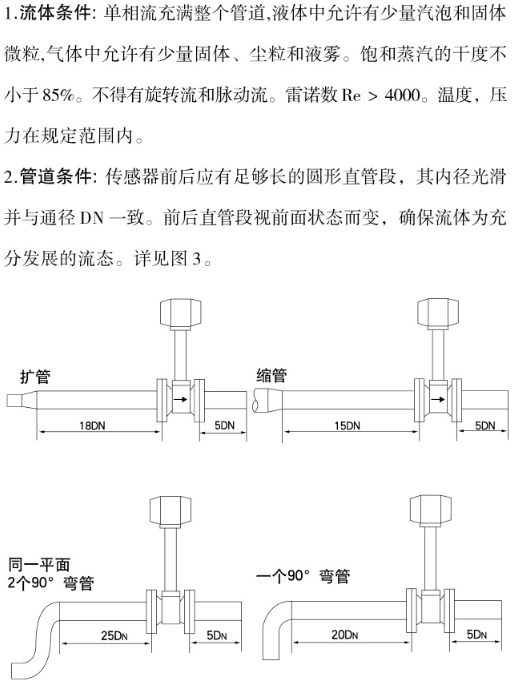

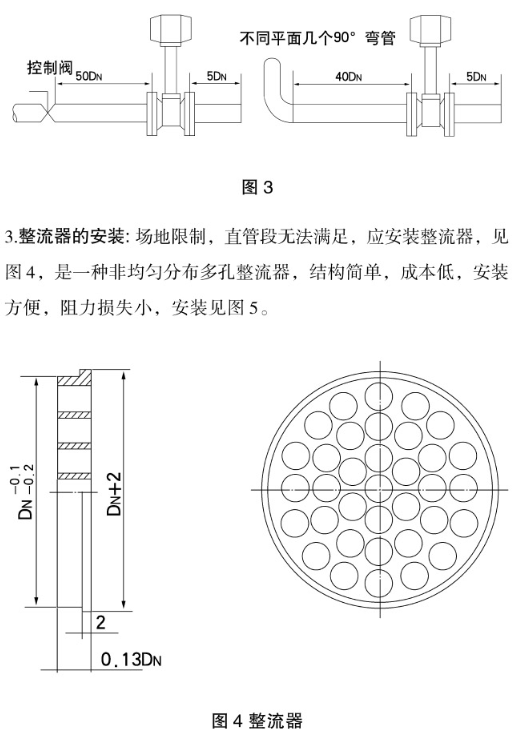

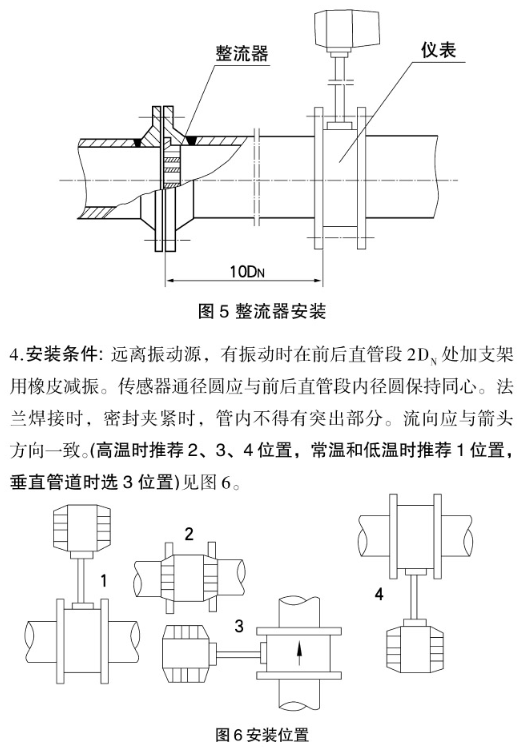

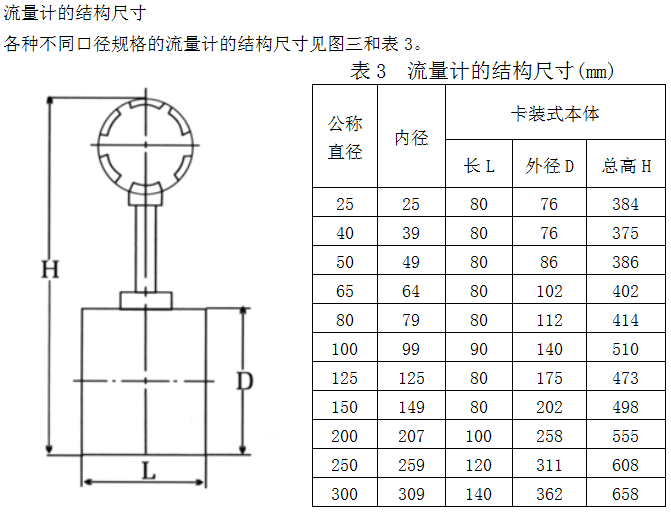

輸出信號	頻率脈沖信號2~3000Hz ；低電平≤1V，高電平≥6V 二線制4~20mA 信號(隔離輸出) 負載≤500Ω
